DMX Ethernet Box Hutschiene

Die DMX Ethernet Box für die Hutschiene ist ein PC <-> DMX Interface mit einem DMX Universum. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat unterstützen viele Programme das Art-Net Protokoll, somit entfallen proprietäre Treiber für das Modul.

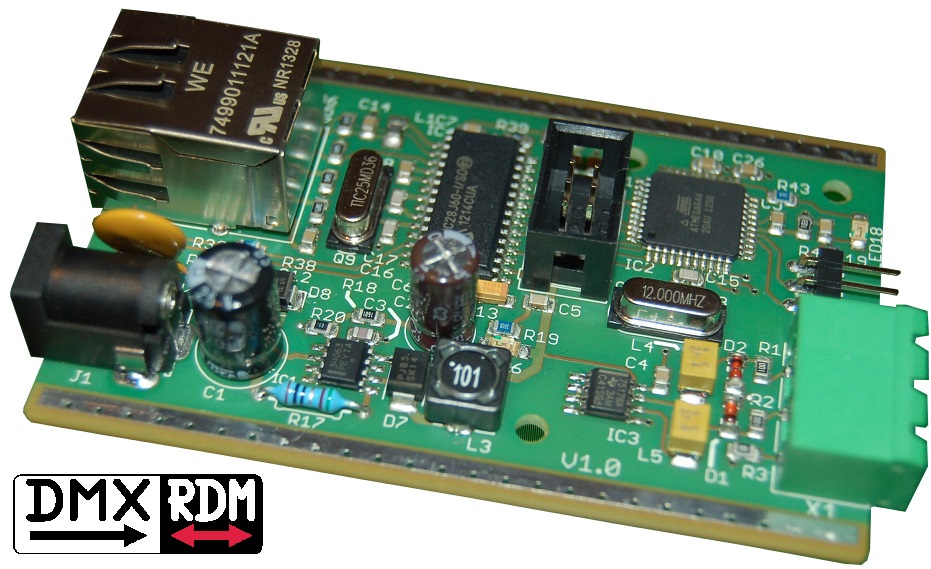

Unterschied AVR Node –  DMX Ethernet Box / Hutschiene: Das AVR Node richtete sich an Hobbybastler die einen günstigen Einstieg in die DMX Welt suchen. Beflügelt von dem Erfolg des AVR Nodes in den letzten Jahren, und der Anschaffung eines Bestückungsautomaten wurde noch die DMX Ethernet Box auf SMD Basis entwickelt. Diese hat den gleichen Funktionsumfang wie das AVR Node, wird aber fertig bestückt (bis auf einen Stecker) und getestet angeboten. Ein fertiges Gehäuse für die DMX Ethernet Box rundet das Angebot ab. Durch die galvanische Trennung beider Nodes wird eine Beschädigung des Rechners ausgeschlossen. Inzwischen gibt es auch eine neue Software ausschließlich für die DMX Ethernet Box, die die DMX Ethernet Box um die RDM Funktion erweitert.

DMX Ethernet Box Hutschiene Bausatz hierbei handelt es sich um eine SMD- vorbestückte Leiterplatte. Lediglich Buchsen und Stecker müssen eingelötet werden.

Der Prozessor ein ATmega644 ist schon programmiert!
Die IP Adresse ist 192.168.0.99 und kann individuell geändert werden!

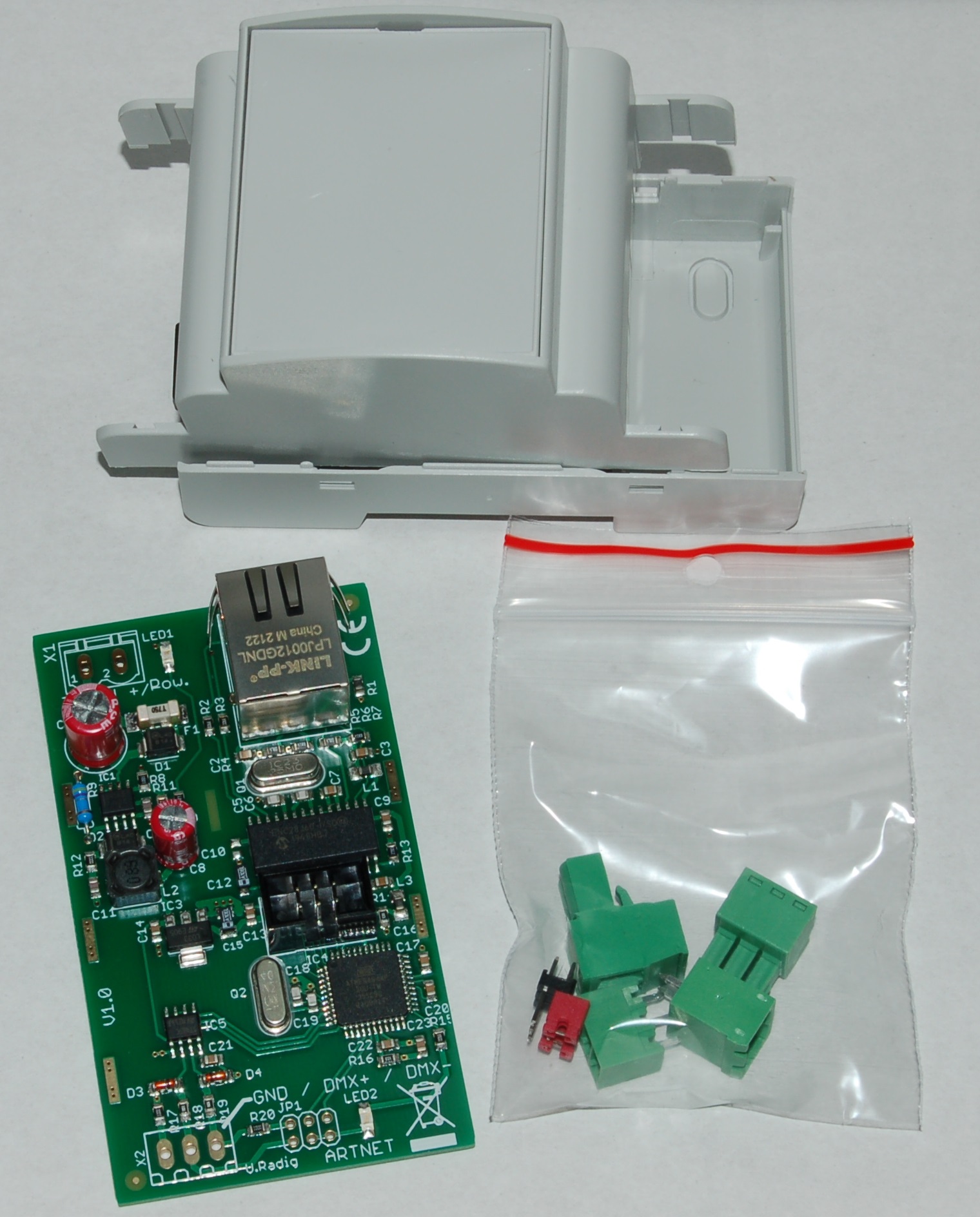

Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit Lötstopplack versehen. (Das Produktfoto zeigt den fertig bestückten Bausatz).

Technische Daten:

• Spannungsbereich: 12V-24V 200mA

• Ausgang DMX512

• kompaktes Hutschienengehäuse

• Gewicht: 120g

• Abmessungen (L x B x H): 90mm / 52mm / 64m

Lieferumfang:

• Leiterkarte mit allen SMD Bauteilen sowie Steckern und Buchsen
• Hutschienengehäuse
